YA-SW01型细水雾末端试水装置

使用说明：

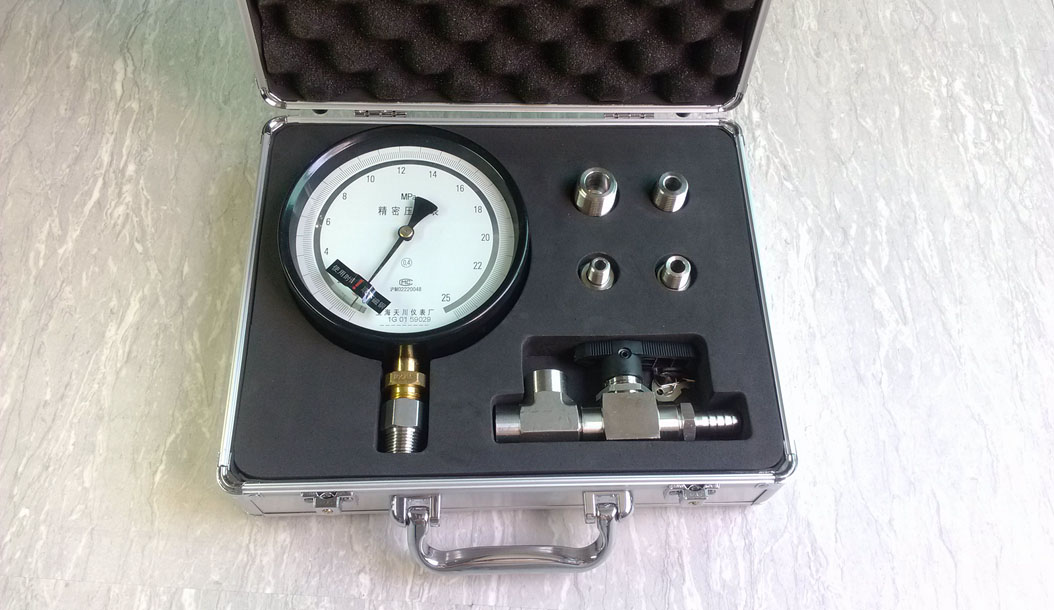

亿安YA-SW01型细水雾末端试水装置，由0.4级高精度压力表级相关管件、阀门组成，可对高/中/低压各种压力的细水雾系统水压进行测试，从而达到对细水雾系统供水能力及水压测试检验的目的。

1、测试前的准备：进行系统测试前,应先做好测试方案，对不能联动开启的设备做好提前检查和处理，以防造成不必要的损失。

2、试水装置安装顺序：在细水雾试水末端找出合适的接口，使用密封辅件按顺序分别接上变径接头、内外牙三通、高压球阀、宝塔泄水接头、压力表接头、压力表等。注意，球阀必须接在三通与压力表的下端（也就是排水端），压力表方向尽量向上，以便观察指针读数。

3、静态压力检测：在检查所有接头连接牢靠的前提下，关闭下面的球阀，在缓慢开启系统末端自带的阀门，直至压力表指针固定不动，记录测量值。

4、动态（工作）水压测试：在静态水压测试完毕，关闭系统自带的阀门，再慢慢开启测压接头上的球阀泄压，在该球阀完全开启状态下，在做好泄水顺畅的前提下然后，再慢慢开启系统自带阀门，直至阀门全部开启，此时，如果系统为自动状态，相应的水流指示器、压力开关、水力警铃，水泵等设备会启动，消防报警主机应该能收到这些设备的报警信号。当水流稳定，压力表表针稳定后，记录此时压力表数值，是否符合相关规范要求。

5、细水雾系统压力一般都在1.0Mpa以上，在测试过程，如果发现接头连接不牢靠或漏水，不要带压力转动接头，防止意外危险发生。

6、细水雾测压压力表系精密仪表，安装使用时不可重力撞击、震动，防止损坏仪表或降低仪表的准确度。安装试水装置时，应该注意先后安装顺序，在其他接头全部装好后，最后安装压力表。

7、具体测试结果需参照相关规范数值要求。
